热气流从筒下部沿筒壁切线方向进入筒内,在筒内高速旋转上升,与湿物料相遇后,旋转叶片将物料粉碎,热气流将物料加热,吹散。细颗粒物料的水份分被蒸发并随热气流螺旋上升,从排风口排出,经分离装置分离后形成干品。粗颗粒物料螺旋上升一段高度后,由于其悬浮速度小于干燥机的操作速度,因此将停止上升并滑落,经粉碎变成细颗粒,被热风吹散后再重复上述过程。干燥机内旋转叶片的独特设计及布置,有利于物料的快速碎散和干燥,分级环结构的合理设计,可保证产品的^终含水量和颗粒粒度。
XSG系列快速旋转闪蒸干燥机中的热交换,主要表现为气流和颗粒、筒壁与颗粒的两种热交换。
干燥过程的实质是水分的扩散过程,是靠外扩散和内扩散进行的。
水分子移动依其动力的不同,可分为湿传导和湿热传导。
湿传导
干燥过程中,由于表面水分的蒸发,颗粒表面水分与内部水分形成浓度差,因而在颗粒半径方向有一个水分梯度,引起水分由内部向表面移动。这种扩散、传导是由水分差引起的。
湿热传导
由于颗粒表面水分蒸发时需要吸收热量,造成颗粒内部与表面的温度差,即在半径方向存在一个温度差 温度梯度。由此引起的水分移动称湿热传导。
在用于热空气干燥时,湿扩散由颗粒内部向外部表面进行。同时,由于颗粒表面温度往往高于其内部温度,热扩散则使水分由颗粒表面向内部移动。因此,可以看作热扩散阻碍湿扩散的进行,降低了干燥速度。
XSG系列快速旋转闪蒸干燥机由高速热气流沿切线方向给入筒体,由于筒体内的螺旋运动,一方面降低颗粒周围的介质温度,同时增加了周围介质流速和温度,提高了外扩散的速度,另一方面高温气流高速冲击位于筒体下部的颗粒聚集体( 温度较高的料团),加之筒体内搅拌叶片的作用,使聚集体碎散,粒度变小,内部毛细管的长度也因之减小,强化了内扩散的效果,降低其阻力。该过程的反复,消除了物料结块,强化了颗粒水分的蒸发。
颗粒和热气流的流动方式,在筒体下部既有对流,也有顺流(并流)。对粗粒聚集体更是对流和顺流反复换热。对于细粒物料,上述过程则随热气流同程进行,因而干燥过程可瞬间完成。对于粗聚集体的干燥,实际上是采用高温低湿的热空气进行。这些粗聚集体主要是由水份分子吸附,充填于颗粒空隙之间,采用高温低湿的条件,使整个聚集体的热传导缓慢,造成局部应力集中而使其干裂、碎散,加速干燥过程,提高热效率。
XSG系列快速旋转闪蒸干燥机的干燥流程:

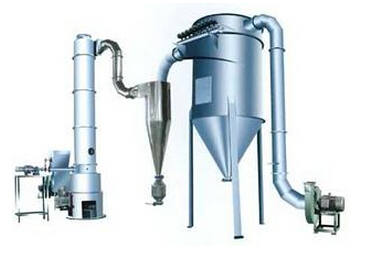

XSG系列快速旋转闪蒸干燥机属连续工作的干燥设备,由主机和螺旋给料机构组成,并分别由电动机单独驱动。
XSG系列快速旋转闪蒸干燥机,除主机外还必须具备:供热部分,供气部分,成品收集部分。一般此三部分中供热多采用燃煤、燃油、燃气的热风炉或采用电力、蒸汽换热器;供气系统则由离心式通风机及其管路、阀等组成;成品收集部分则由旋风分离器和袋式过滤器等组成。
XSG系列快速旋转闪蒸干燥机的作业、动态、连续、快速、产品品质均匀,系统操作稳定,且节能、降耗、^,在多品种氧化铝的干燥,以及在轻金属行业产品方面将会得到更广泛的应用。
